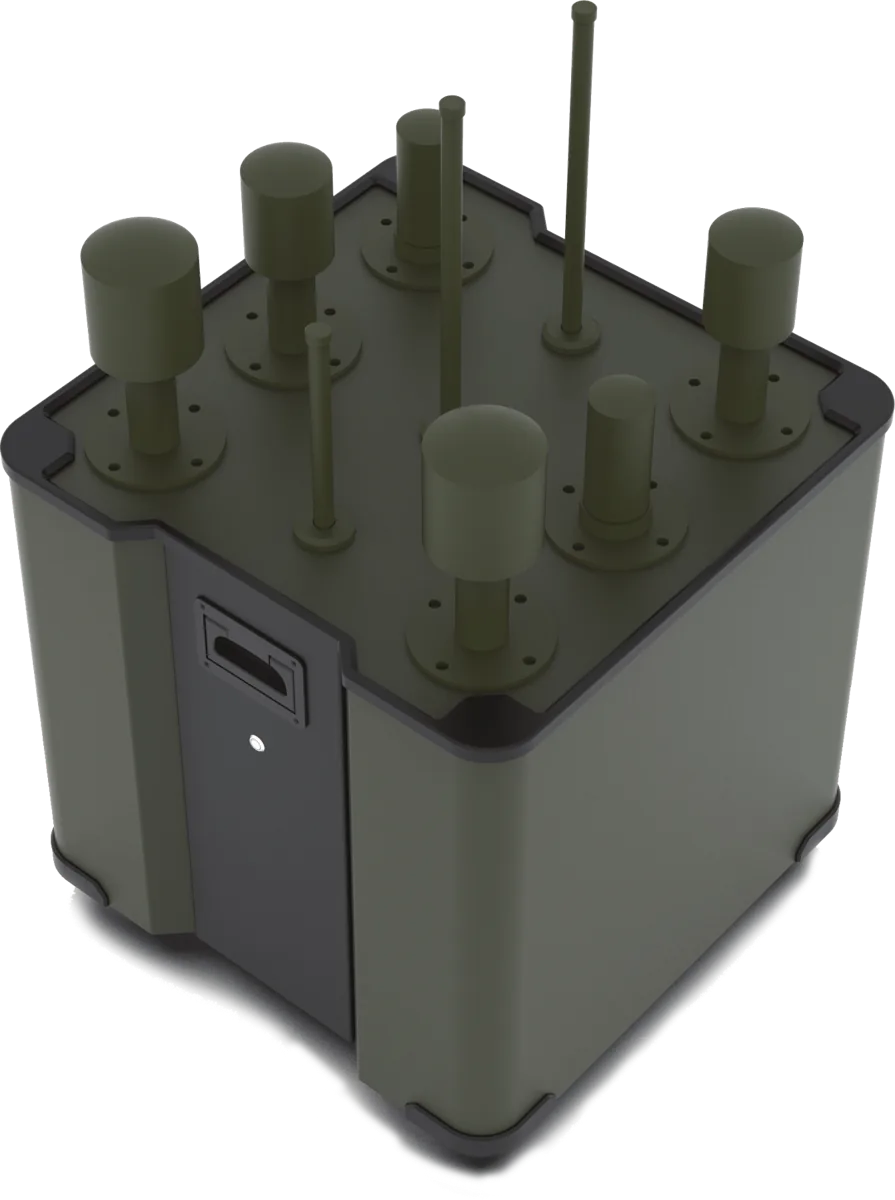

Jammer-01 drone ve radyo yayın karıştırma sistemi
Sabit tip drone/İHA karıştırma ve HF/AM radyo yayın engelleme sistemi. 7 gün 24 saat çalışacak şekilde tasarlandı.
- 7 bant
- Drone / İHA karıştırma
- 5–12 MHz
- HF / AM radyo karıştırma
- 850 W
- Toplam RF gücü
- 360°
- Yayın açısı
01Tehdit ve ihtiyaç
Drone saldırıları ve kontrolsüz radyo yayınları.
Jammer-01, drone saldırılarına karşı kritik altyapıyı ve hassas bölgeleri korur; cezaevlerinde ise uygun olmayan radyo yayınlarını engeller.
- A
Drone / İHA
İnsansız hava araçları ticari, endüstriyel ve hobi amaçlı kullanımda giderek yaygınlaşıyor. Onları kullanışlı kılan teknoloji, saldırı gibi kötü amaçlarla da kullanılabiliyor. Karıştırma sistemi, drone’u kumanda eden radyo sinyallerini bozarak aracı etkisiz hale getirir.
- B
Kontrolsüz radyo yayını
Cezaevlerinde hükümlü ve tutuklular FM ve diğer bantlarda el tipi radyolar kullanıyor; dışarıdan yapılan yayınlarla yönlendirme ve talimat verilebiliyor. FM yayınlar bölgesel kalırken diğer radyo kanallarından ülke dışından da yayın yapılabiliyor.
02Drone / İHA frekans bantları
Yedi bant, her biri kendi güç katıyla.
Piyasadaki mevcut cihazlardan farklı olarak Jammer-01’de her bandın sinyal ve güç sistemi ayrıdır. Böylece drone’ların kullandığı tüm ilgili frekanslarda etkili karıştırma sağlanır.
- 430 MHz100 W
- 860 MHz100 W
- 1,2 GHz200 W
- 1,3 GHz100 W
- 1,5 GHz200 W
- 2,4 GHz100 W
- 5,8 GHz50 W
Toplam 850 W RF çıkış gücü.
03Drone / İHA karıştırma kabiliyetleri
Yüksek hızlı tarama, GNSS engelleme ve düşük harmonik yayılım.
Yüksek hızlı tarama
İlgili bantlardaki tüm frekansları 1 kHz ve altındaki adımlarla tarar; bölgede çalışan drone’u hızla bulur.
Frekans segmentasyonu
Geniş bir frekans aralığını yüksek hızda tarar; bölgede çalışan drone’u hızla bulup karıştırır.
GNSS engelleme
Tüm GNSS vericilerini ve karıştırmaya karşı korumalı alıcıları, şifreli modüller dahil, engeller.
Telemetri ve video engelleme
Dar bant telemetri ve video sinyallerini keser; drone veri gönderemez, komut alamaz.
Harmonik filtreleme
Filtre sistemi gereksiz RF harmoniklerini önler; diğer elektronik cihazlara girişim riski azalır.
Yüksek kazançlı antenler
En az 4 dB kazançlı çok yönlü antenlerle 360° yayın, 60°’ye varan yayılım açısı.
Hızlı devreye girme
Devreye alındıktan sonra 3 saniye içinde karıştırma sinyalini üretip yaymaya başlar.
Uzaktan erişim
Opsiyonel yazılım ve donanımla kontrol paneli, çoklu cihaz yönetimi ve uzaktan kumanda.
04HF / AM radyo yayın karıştırma
Seçilen frekansı engeller, diğer kanallar etkilenmez.
Kullanıcı hedef frekansı cihazın tuş takımıyla girer. Jammer-01, 5–12 MHz aralığında yalnızca o frekansta AM yayın yapan radyoları etkisiz kılar; bantta yayın yapan diğer kanallar etkilenmez.
HzAyar hassasiyeti
11 375 001Hz
Frekans hertz kademesinde ayarlanır. Örnekteki değer 1 Hz çözünürlükle girilmiştir.
FM radyolar en fazla il genelinde yayın yapar. Uzun, orta ve kısa dalgadan ise ülke dışından da yayın yapılabilir. Uygunsuz yayın yapılan frekansların engellenmesi bu yüzden cezaevi güvenliğinin bir parçası.
| Bant | Yayın erişimi |
|---|---|
| FM | Bölgesel, il geneli |
| Orta dalga (MW) | Uzun mesafe, ülke dışından yayın yapılabilir |
| Uzun dalga (LW) | Uzun mesafe, ülke dışından yayın yapılabilir |
| Kısa dalga (SW) | Uzun mesafe, ülke dışından yayın yapılabilir |
| SSB (tek yan bant) | Çok uzak mesafe haberleşme |
05Kullanım alanları
Korunması gereken her sabit nokta için.
Harici soğutma ya da ısıtma gerekmeden −15 °C ile +65 °C arasında çalışır, 190–250 V AC şebekeden beslenir, ağırlığı 40 kg’ı geçmez.
Cezaevleri
Dışarıdan yapılan uygun olmayan radyo yayınlarının engellenmesi.
Kritik altyapı
Drone saldırılarına karşı kesintisiz koruma.
Hassas bölgeler
Hassas alanların drone tehdidine karşı korunması.
Kamu etkinlikleri
Kalabalık etkinliklerin drone saldırılarına karşı korunması.
06Teknik özellikler
Rakamlarla Jammer-01.
Drone / İHA karıştırma
- Bantlar
- 430 · 860 MHz · 1,2 · 1,3 · 1,5 · 2,4 · 5,8 GHzHer bant ayrı sinyal ve güç katıyla
- Toplam RF gücü
- 850 W
- Tarama adımı
- ≤ 1 kHz
- Devreye girme
- ≤ 3 sn
- Anten
- Çok yönlü, ≥ 4 dB360° yatay, 60°’ye kadar yayılım açısı
HF / AM radyo karıştırma
- Çalışma aralığı
- 5 000 – 12 000 kHzTalep halinde farklı aralık
- Frekans ayarı
- 1 Hz adım, tuş takımı ile
- Engellenen yayın
- AMFM 88–108 MHz ve SSB opsiyonel
- Yayın gücü
- SabitTalep halinde ayarlı
- Anten yerleşimi
- Bina üzeri veya bina içiAçık alan şartı yok
Elektriksel
- Besleme
- 220 V AC, 50 HzÇalışma aralığı 190–250 V AC · UPS/akü opsiyonel
- Güç tüketimi
- ≤ 2 kW
Mekanik, çevresel, haberleşme
- Boyutlar
- 60 × 60 × 60 cm
- Ağırlık
- ≤ 40 kg
- Çalışma sıcaklığı
- −15 °C … +65 °C, 7/24
- Arayüzler
- RJ-45 Ethernet 100 Mbps · RS-232/422Opsiyonel
07İsteğe bağlı geliştirmeler
Kurumun ihtiyacına göre genişler.
Aşağıdaki başlıklar talep edilmesi durumunda yazılımsal ve donanımsal olarak eklenebilir.
Tanıtım dosyasını indirFarklı HF aralıkları
5–12 MHz dışındaki frekans aralıkları talebe göre uygulanabilir.
FM ve SSB engelleme
FM 88–108 MHz ve SSB modülasyonlu radyolar için engelleme eklenebilir.
Ayarlı yayın gücü
Standartta sabit olan HF yayın gücü, talep halinde ayarlanabilir üretilir.
Kullanıcı yetkilendirme
Şifre, kullanıcı tanımlama ve RFID kartla kullanım sınırlandırılabilir.
Kayıt ve merkezi yönetim
Cihaz kayıtları saklanır; farklı illerdeki cihazlar tek merkezden, kablosuz yönetilir.
Enerji sürekliliği
Elektrik kesintisinde çalışmaya devam etmesi için UPS veya akü desteği.
Tam bant kapatma
İstenen radyo bantlarını komple kapatan yapılandırma tasarlanabilir.
Engelleme ve sesli yayın
Engellemeyle birlikte, istenen frekansta sesli yayın yapan sistem eklenebilir.
Tespit ve görüntüleme
Dışarıya yayın yapan cihazları algılayıp görüntüleyen sistem, ayrı cihaz olarak.
